Нажми на схему чтобы ее увеличить.

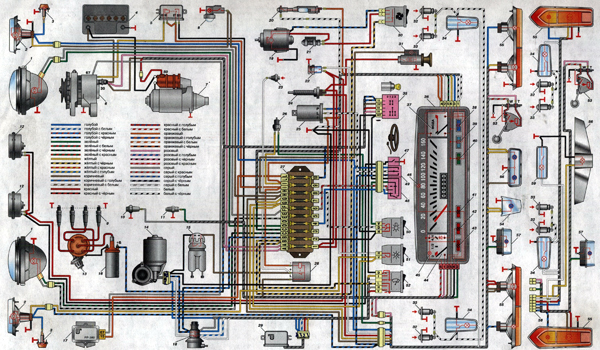

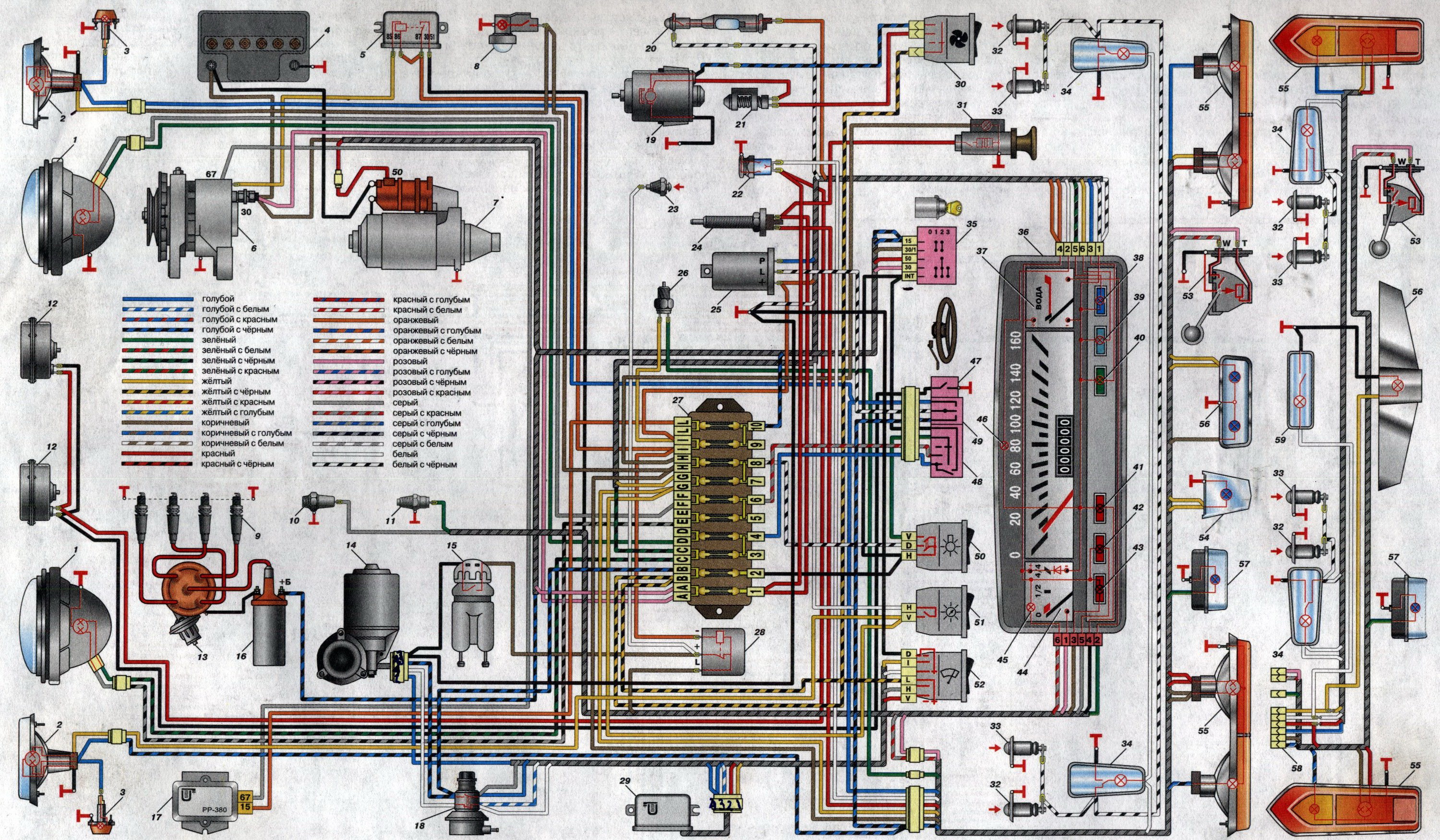

Схема электрооборудования автомобиля ВАЗ-2101, ВАЗ-2102

1 - фары; 2 - подфарники; 3 - боковые указатели поворота; 4 - аккумуляторная батарея; 5 - реле контрольной лампы заряда аккумуляторной батареи; 6 - генератор; 7 - стартер; 8 - подкапотная лампа; 9 - свечи зажигания; 10 - датчик контрольной лампы давления масла; 11 - датчик указателя температуры охлаждающей жидкости; 12-звуковые сигналы; 13 - распределитель зажигания; 14 - электродвигатель стеклоочистителя; 15 - датчик контрольной лампы уровня тормозной жидкости; 16 - катушка зажигания; 17-регулятор напряжения; 18 - выключатель стеклоочистителя, расположенный в насосе омывате-ля ветрового стекла; 19 - электродвигатель отопите-ля; 20 - лампа освещения вещевого ящика; 21 - добавочный резистор электродвигателя отопителя; 22 - штепсельная розетка для переносной лампы; 23 - выключатель контрольной лампы стояночного тормоза; 24 - выключатель сигнала торможения; 25 - реле-прерыватель укзателей поворота; 26 - выключатель света заднего хода; 27 - блок предохранителей; 28 - реле-прерыватель контрольной лампы стояночного тормоза; 29 - реле стеклоочистителя; 30 - переключатель электродвигателя отопителя; 31 - прикуриватель; 32 - выключатели плафонов, расположенные в стойках задних дверей; 33 - выключатели плафонов, расположенные в стойках передних дверей; 34 - плафоны; 35 - выключатель зажигания; 36 - комбинация приборов; 37 - указатель температуры охлаждающей жидкости; 38 - контрольная лампа * дальнего света фар; 39 - контрольная лампа наружного освещения; 40 - контрольная лампа указателей поворота; 41 - контрольная лампа заряда аккумуляторной батареи; 42 - контрольная лампа давления масла; 43 - контрольная лампа стояночного тормоза и уровня тормозной жидкости; 44 - указатель уровня топлива; 45 - контрольная лампа резерва топлива; 46 - лампа освещения комбинации приборов; 47 - выключатель звукового сигнала; 48 - переключатель света фар; 49 - переключатель указателей поворота; 50 - выключатель наружного освещения; 51 - выключатель освещения приборов; 52 - переключатель стеклоочистителя; 53 - датчик указателя уровня и резерва топлива; 54 - лампа освещения багажника; 55 - задние фонари; 56 - фонарь освещения номерного знака; 57 - фонарь света заднего хода; 58 - штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102; 59 - плафон освещения задней части салона автомобиля ВАЗ-2102
Внимание! автор сайта не несет никакой ответственности за то, что Вы можете сделать со своим или чужим автомобилем, руководствуясь информацией, взятой со страниц сайта. Все, что Вы захотите сделать используя данную информацию, Вы делаете на свой собственный страх и риск. Все электросхемы, размещённые на сайте, предназначены исключительно для ознакомительных целей.
